西格沃阀业（上海）有限公司生产，中线蝶阀，软密封蝶阀，气动蝶阀，电动蝶阀，涡轮蝶阀，手动蝶阀，法兰蝶阀，硬密封蝶阀，双偏心蝶阀。 气动对夹式蝶阀是以压缩空气为动力（正常情况下供气压力为0.4~0.6MPa），通过活塞齿条与齿轮的机械传动， |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 来带动阀轴和阀板0-90°的旋转即阀门开启关闭。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠； | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、气动蝶阀齿轮式双活塞，输出力矩大，体积小。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2、气缸选用铝金材料，重量轻、外形美观。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3、可在顶部、底部安装手动操作机构。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4、齿条式连接可调节开启角度、额定流量。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5、蝶阀执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6、IS05211标准连接为产品的安装更换提供了方便。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7、中间的调节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主要附件： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(气动蝶阀的附件主要有：电磁阀，增压阀、保位阀、减压阀、过滤器、油雾器、位置反馈器、离合式手操机构。
|

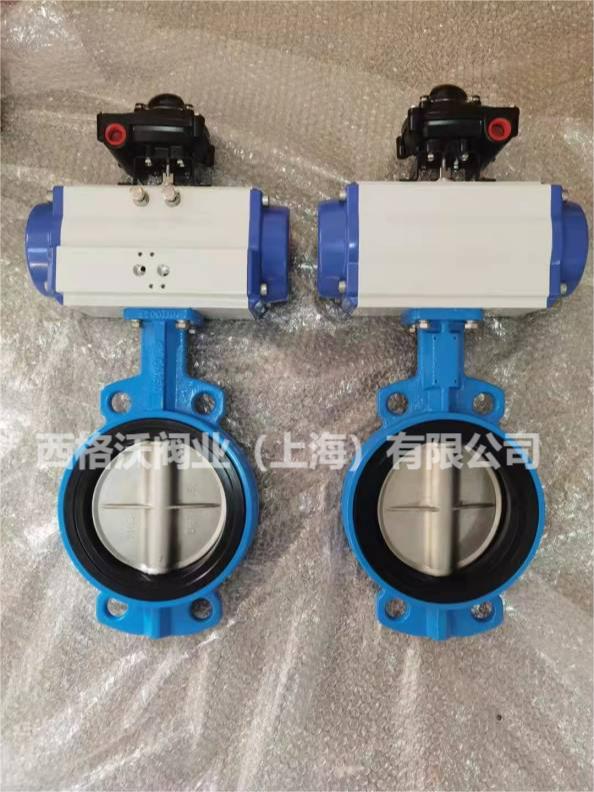

西格沃气动衬胶蝶阀XG671X
